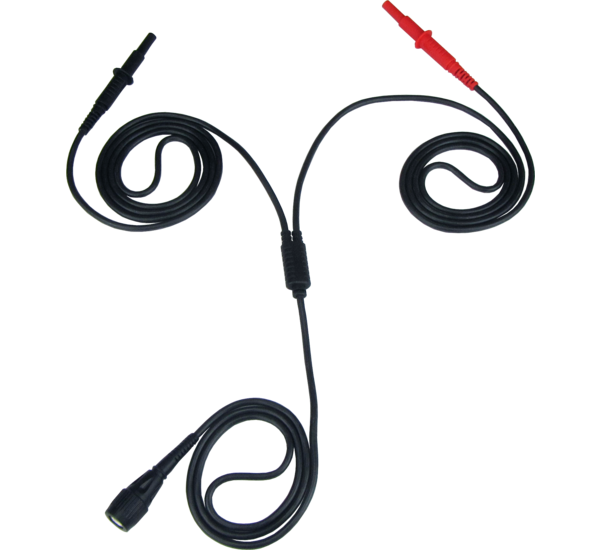

Meetsnoer TP-C812B

De ingangen van de Automotive Test Scope ATS610004DW-XMSG, Automotive Test Scope ATS605004DW-XMS, Automotive Test Scope ATS5004DW, Automotive Test Scope ATS610004D-XMSG, Automotive Test Scope ATS605004D-XMS en Automotive Test Scope ATS5004D zijn differentieel, wat inhoudt dat beide kanten van de ingangen hoogohmig zijn. Er is geen aansluiting naar massa zoals in conventionele oscilloscopen die met afgeschermde coax-kabels worden gebruikt. Gebruik van een coax-kabel op deze oscilloscopen heeft tot gevolg dat de oscilloscopen veel storingen uit de omgeving kunnen oppikken.

Hoge CMRR

Het speciaal ontwikkelde Meetsnoer TP-C812B heeft een hoge Common Mode Rejection Ratio (CMRR) en is daardoor zeer ongevoelig voor externe stoorinvloeden. De twee uiteinden kunnen meer dan twee meter van elkaar aangesloten worden, waarbij vrijwel geen storing opgepikt wordt en dus alleen het te meten signaal op de oscilloscoop weergegeven wordt. Met een gewone oscilloscoop met standaard oscilloscoop-probe is dit niet mogelijk. De maximale afstand tussen de meetpunt en de massa-aansluiting van een standaard oscilloscoop-probe is meestal gelimiteerd tot ongeveer 20 cm. Het Meetsnoer TP-C812B voor de Automotive Test Scope ATS610004DW-XMSG, Automotive Test Scope ATS605004DW-XMS, Automotive Test Scope ATS5004DW, Automotive Test Scope ATS610004D-XMSG, Automotive Test Scope ATS605004D-XMS en Automotive Test Scope ATS5004D heeft deze beperking niet. Externe stoorinvloeden worden door de speciale samenstelling van het Meetsnoer TP-C812B goed onderdrukt. Meten tussen twee ver van elkaar verwijderde meetpunten is nu geen probleem meer.
