Λειτουργία καταγραφής

Σε λειτουργία καταγραφής ο παλμογράφος μετράει χωρίς διακοπή και στέλνει, συνεχώς, τις τιμές των μετρήσεων στον υπολογιστή σε μικρά μπλοκ δεδομένων. Ένα σημαντικό πλεονέκτημα σε σύγκριση με τη λειτουργία παλμογράφου χωρίς καταγραφή είναι, ότι τα αποτελέσματα των μετρήσεων είναι ήδη διαθέσιμα κατά τη μέτρηση αντί μόνο για μετά τη μέτρηση.

Η λειτουργία εγγραφής, που ονομάζεται επίσης και λειτουργία συνεχούς ροής δεδομένων, χρησιμοποιείται κυρίως για τη μέτρηση των αργών σημάτων, για παράδειγμα από ένα αισθητήρα MAP ή ένα αισθητήρα θερμοκρασίας. Μπορούν να μετρηθούν ταυτόχρονα πολλοί αισθητήρες και ενεργοποιητές. Στο λογισμικού παλμογράφου Multi Channel τα εισερχόμενα μπλοκ των τιμών μέτρησης μπορούν να συλλέγονται διαδοχικά με Συλλέκτη Δεδομένων I / O.

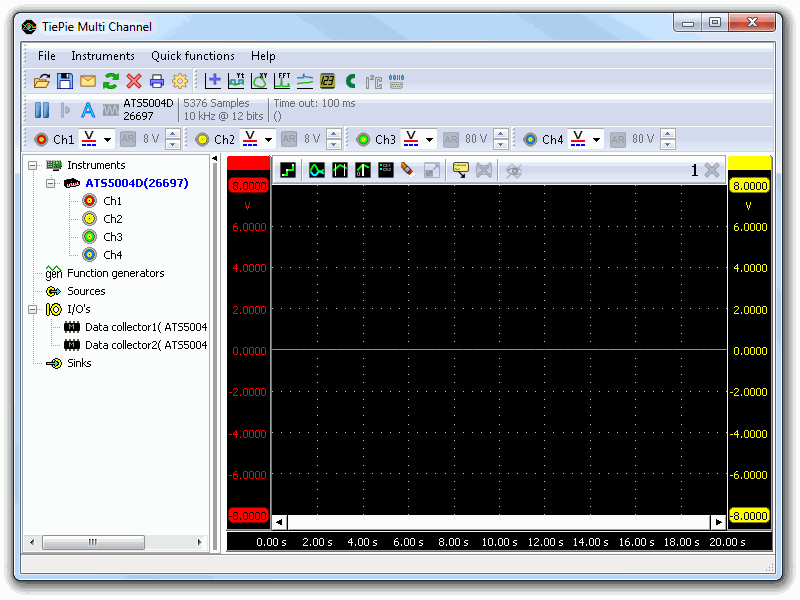

Η λειτουργία εγγραφής ή μέτρησης ροής δεδομένων μπορεί να ρυθμιστεί πιέζοντας το πλήκτρο .  Ο παλμογράφος τίθεται σε λειτουργία ροής δεδομένων και δημιουργείται ένα γράφημα που περιέχει συλλέκτες δεδομένων. Εκτός αυτού, τα χρησιμοποιούμενα κανάλια πρέπει να ρυθμιστούν σε μια κατάλληλη περιοχή μέτρησης. Οι κατάλληλες και σωστές περιοχές μπορούν να βρεθούν στον κατάλογο των παραδειγμάτων μέτρησης.

Ως παράδειγμα, χρησιμοποιείται η μέτρηση ενός αισθητήρα MAP. Όταν ο εργαστηριακός παλμογράφος έχει συνδεθεί σωστά, δείτε την Εικόνα 1, η μέτρηση μπορεί να ξεκινήσει πιέζοντας το κουμπί έναρξης . Κατά τη διάρκεια της μέτρησης, το σήμα του αισθητήρα MAP εμφανίζεται σταδιακά, όπως φαίνεται στην Εικόνα 2.
